Site-to-Site VPN(2 터널)

4 min read

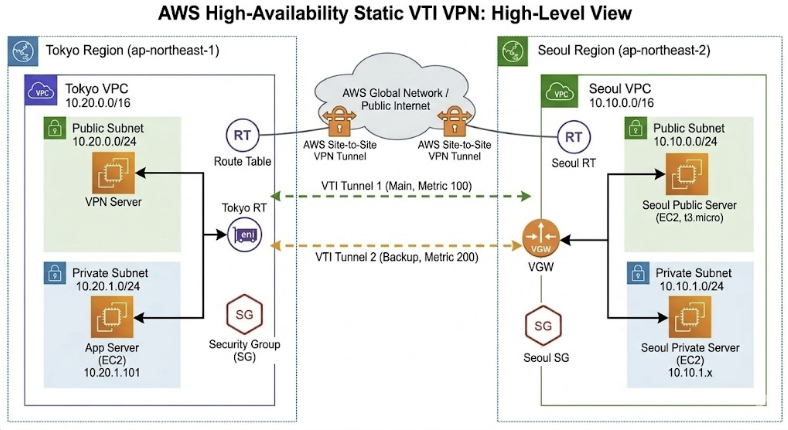

🌐 전체 네트워크 설계도

  • 도쿄 VPC (10.20.0.0/16)
    • VPN 서버 (Libreswan): 10.20.0.221 (Public: 13.112.251.28)
    • 일반 EC2: 10.20.1.101
  • 서울 VPC (10.10.0.0/16)
    • VGW (Virtual Private Gateway) 사용
    • 퍼블릭 EC2: 10.10.0.225
    • 프라이빗 EC2: 10.10.1.x

1. AWS 콘솔 설정 (서울 리전)

1.1 가상 프라이빗 게이트웨이(VGW) 및 고객 게이트웨이(CGW)

  1. VGW 생성: 서울 VPC에 생성 후 ‘Attach’ 합니다.
  2. CGW 생성: 도쿄 VPN EC2의 **공인 IP(EIP)**를 입력하여 생성합니다.

1.2 VPN 연결 생성

  1. VPN 연결 생성: 위에서 만든 VGW와 CGW를 선택합니다.
  2. 라우팅 옵션: **정적(Static)**을 선택하고 도쿄 대역인 10.0.0.0/16을 입력합니다.
  3. 구성 다운로드: 생성이 완료되면 ‘구성 다운로드’를 눌러 Vendor: Generic 파일을 받습니다. (여기에 터널 1, 2의 Outside IP와 Pre-Shared Key가 들어있습니다.)

1.3 라우팅 테이블 업데이트

  • 서울 VPC의 서브넷 라우팅 테이블에 10.0.0.0/16 → 대상: vgw-xxxx 경로를 추가합니다.

1. 도쿄 VPN 서버(Libreswan) 보안 그룹 설정

인바운드 규칙 (Inbound Rules)

프로토콜포트 범위소스 (Source)설명
UDP50052.79.222.196/32서울 Tunnel 1 공인 IP (IKE)
UDP450052.79.222.196/32서울 Tunnel 1 공인 IP (NAT-T)
UDP50054.116.55.60/32서울 Tunnel 2 공인 IP (IKE)
UDP450054.116.55.60/32서울 Tunnel 2 공인 IP (NAT-T)
모든 ICMPAll10.10.0.0/16서울 VPC 전체 대역 (통신 허용)
모든 트래픽All10.20.0.0/16도쿄 VPC 내부 대역 (로컬 서버 통신)

2. Libreswan 설정 (/etc/ipsec.d/seoul-vpn.conf)

VTI 인터페이스 연동을 위해 mark와 0.0.0.0/0 서브넷 설정을 적용합니다.

conn seoul-tunnel-1
    authby=secret
    auto=start
    left=%defaultroute
    leftid=13.112.251.28      # 도쿄 VPN 서버 공인 IP
    leftsubnet=0.0.0.0/0
    right=52.79.222.196       # 서울 VGW Tunnel 1 공인 IP
    rightsubnet=0.0.0.0/0
    ikev2=yes
    encapsulation=yes         # NAT-T 활성화 (UDP 4500 사용)
    dpdaction=restart
    mark=5/0xffffffff         # vti0 인터페이스 매칭용
    vti-interface=vti0
    vti-routing=no
    vti-shared=yes
    leftvti=10.20.0.221

conn seoul-tunnel-2
    authby=secret
    auto=start
    left=%defaultroute
    leftid=13.112.251.28
    leftsubnet=0.0.0.0/0
    right=54.116.55.60        # 서울 VGW Tunnel 2 공인 IP
    rightsubnet=0.0.0.0/0
    ikev2=yes
    encapsulation=yes
    dpdaction=restart
    mark=6/0xffffffff         # vti1 인터페이스 매칭용
    vti-interface=vti1
    vti-routing=no
    vti-shared=yes
    leftvti=10.20.0.221

3. VTI 및 라우팅 자동화 (도쿄 VPN 서버)

서버에서 터널 인터페이스를 생성하고, 이중화 경로를 지정합니다.

# VTI 인터페이스 생성
sudo ip tunnel add vti0 mode vti remote 52.79.222.196 key 5
sudo ip addr add 169.254.43.50/30 remote 169.254.43.49 dev vti0
sudo ip link set vti0 up

sudo ip tunnel add vti1 mode vti remote 54.116.55.60 key 6
sudo ip addr add 169.254.199.34/30 remote 169.254.199.33 dev vti1
sudo ip link set vti1 up

# 서울 대역(10.10.0.0/16) 라우팅 (Metric으로 우선순위 부여)
sudo ip route add 10.10.0.0/16 dev vti0 metric 100
sudo ip route add 10.10.0.0/16 dev vti1 metric 200

# 커널 설정 (IP 포워딩 및 비대칭 라우팅 방지)
sudo sysctl -w net.ipv4.ip_forward=1
sudo sysctl -w net.ipv4.conf.all.rp_filter=0
sudo sysctl -w net.ipv4.conf.default.rp_filter=0

4. AWS 인프라 설정 요약

[서울 리전]

  1. VPC 라우팅 테이블: 10.20.0.0/16 (도쿄) → vgw-xxxx (VGW) 추가.
  2. VPN Static Routes: VPN 연결 설정에서 10.20.0.0/16 명시적 등록.
  3. EC2 보안 그룹: 인바운드 규칙에 도쿄 사설 대역(10.20.0.0/16) ICMP/TCP/UDP 허용.

[도쿄 리전]

  1. VPC 라우팅 테이블: 10.10.0.0/16 (서울) → i-xxxx (도쿄 VPN 서버 ID) 추가.
  2. VPN 서버 인스턴스: Source/Dest. Check를 반드시 **중지(Stop)**로 설정.
