Site-to-Site VPN(1 터널)

3 min read

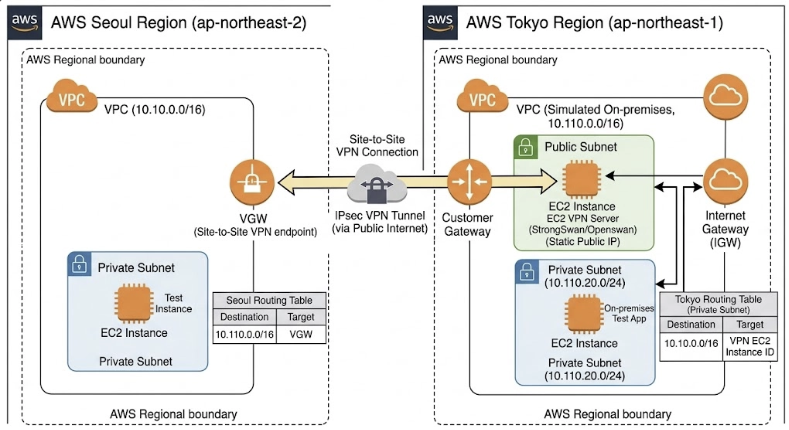

🌐 네트워크 정보

  • 서울 VPC: 10.10.0.0/16 (VGW 사용)
  • 도쿄 VPC: 10.110.0.0/16 (VPN EC2 사용)
  • 도쿄 VPN 서버 공인 IP: 13.112.251.28 (EIP 권장)

1. AWS 콘솔 설정 (서울 리전)

  1. CGW/VGW 생성: 기존과 동일하게 도쿄 VPN 서버의 공인 IP로 생성한다.
  2. VPN 연결 생성:
    • 정적(Static) 라우팅 선택 후 도쿄 대역(10.20.0.0/16) 입력.
    • 생성 후 [구성 다운로드] (Vendor: Generic)에서 PSK와 Tunnel 1 Outside IP를 확인한다.
  3. 서울 라우팅 테이블: 10.20.0.0/16 → vgw-xxxx 추가.

2. 도쿄 VPN 서버(Libreswan) 설정

VTI를 사용하지 않으므로 설정이 훨씬 단순해진다.

2.1 /etc/ipsec.d/seoul.secrets (비밀키)

13.112.251.28 52.79.222.196 : PSK "YOUR_PRE_SHARED_KEY"

2.2 /etc/ipsec.d/seoul.conf (정책 기반 설정)

leftsubnet과 rightsubnet에 실제 VPC 대역을 넣는 것이 핵심이다.

cat <<EOF | sudo tee /etc/ipsec.d/seoul.conf
conn seoul-vpn
    authby=secret
    auto=start
    ikev2=yes

    # 도쿄 쪽 설정 (Local)
    left=%defaultroute
    leftid=13.112.251.28
    leftsubnet=10.20.0.0/16    # 도쿄 VPC 대역

    # 서울 쪽 설정 (Remote)
    right=52.79.222.196        # 서울 Tunnel 1 공인 IP
    rightsubnet=10.10.0.0/16   # 서울 VPC 대역

    # 터널 유지 설정
    dpdaction=restart
    encapsulation=yes          # NAT-T 활성화
EOF

# 서비스 재시작
sudo systemctl restart ipsec

3. OS 커널 및 라우팅 설정 (도쿄 서버)

VTI가 없기 때문에 ip route 명령어로 인터페이스를 만들 필요가 없습니다. 하지만 패킷 포워딩은 반드시 켜져 있어야 한다.

# 1. 패킷 포워딩 활성화
sudo sysctl -w net.ipv4.ip_forward=1

# 2. (선택) 영구 적용을 위해 /etc/sysctl.conf에 추가
echo "net.ipv4.ip_forward = 1" | sudo tee -a /etc/sysctl.conf

# 3. AWS 도쿄 VPC 라우팅 테이블 (콘솔에서 설정)
# 목적지: 10.10.0.0/16 (서울) -> 대상: i-xxxx (도쿄 VPN 서버 인스턴스 ID)

4. 핵심 체크포인트

  • Source/Dest. Check: 도쿄 VPN 서버 인스턴스 설정에서 이 항목을 반드시 ‘중지(Disabled)’ 해야 한다. 그렇지 않으면 도쿄의 다른 서버에서 보낸 패킷이 VPN 서버를 통과하지 못한다.
  • Security Group:
    • 도쿄 VPN 서버: 서울 Tunnel 1 IP로부터 UDP 500, 4500 허용.
    • 서울/도쿄 일반 서버들: 상대방 VPC 대역(10.x.x.x)으로부터의 ICMP(Ping)를 허용해야 테스트가 가능하다.

상태 확인 방법:

설정 후 sudo ipsec status를 실행 때, Total IPsec connections: loaded 1, active 1출력 확인
