Bastion Host를 이용한 Private Web Server 접속

10 min read

실습 목표

이번 실습에서는 AWS 네트워크 환경에서 Public Subnet과 Private Subnet을 활용한 보안 아키텍처를 구축한다.

다음 환경을 구성한다.

  1. Public Subnet에 Bastion Host 구축
  2. Private Subnet에 Web Server 구축
  3. Bastion Host를 통해 Private Web Server SSH 접속
  4. Bastion Host를 Reverse Proxy 서버로 구성
  5. Bastion Public IP를 통해 Web 서비스 접속

이 실습을 통해 다음 개념을 이해한다.

  • Bastion Host 역할
  • Private Subnet 보안 구조
  • SSH Jump Host
  • Reverse Proxy 구조
  • AWS CLI를 이용한 EC2 정보 조회

실습 아키텍처

Internet
   │
   │
Public Subnet
   │
   │
이니셜-ec2-bastion
   │
   │ SSH
   │
Private Subnet
   │
   │
이니셜-ec2-web

Reverse Proxy 적용 후

Internet
   │
   │ HTTP
   │
이니셜-ec2-bastion (Nginx)
   │
   │ Reverse Proxy
   │
이니셜-ec2-web

1 Bastion Server 생성

EC2 콘솔 이동

EC2
 → 인스턴스
 → 인스턴스 시작

Bastion 인스턴스 설정

항목값
이름이니셜-ec2-bastion
AMIAmazon Linux 2023
Instance Typet3.micro
Key Pair이니셜-key-ec2

네트워크 설정

항목값
VPC이니셜-vpc-01
Subnet이니셜-sub-pub-01
Public IP활성화

보안 그룹

TypeSource
SSH내 IP
HTTP내 IP

Bastion 서버 접속

ssh -i 이니셜-key-ec2.pem ec2-user@BASTION_PUBLIC_IP
  • aws cli 설치 : Amazon Linux 2023에는 설치되어 있음.
# Install AWS CLI
curl -fsSL <https://awscli.amazonaws.com/awscli-exe-linux-$>(uname -m).zip -o /tmp/aws-cli.zip
unzip -q -d /tmp /tmp/aws-cli.zip
sudo /tmp/aws/install
rm -rf /tmp/aws
aws --version
  • aws configure : access key와 secret key 저장.

2 Web Server 생성 (Private Subnet)

EC2 생성

항목값
이름이니셜-ec2-web
AMIAmazon Linux 2023
Instance Typet3.micro
Key Pair이니셜-key-ec2

네트워크 설정

항목값
VPC이니셜-vpc-01
Subnet이니셜-sub-pri-01
Public IP비활성

보안 그룹

TypeSource
SSHVPC CIDR
HTTPVPC CIDR

즉

VPC 내부에서만 접근 가능

3 Web Server 자동 설치

EC2 생성 시 User Data에 아래 스크립트 입력

install_python.sh

#!/bin/bash

# 1. Python 3.12 및 필수 개발 도구 설치
echo "#####################"
echo "Python 3.12 설치 시작"
echo "#####################"
sudo dnf install python3.12 python3.12-pip python3.12-devel -y

# 2. Alternatives 설정 (기존 3.9와 새 3.12 관리)
echo "##############################"
echo "Python Default Version Setting"
echo "##############################"
# 기존 시스템 파이썬(3.9)을 1순위, 3.12를 2순위로 등록
sudo update-alternatives --install /usr/bin/python3 python3 /usr/bin/python3.9 1
sudo update-alternatives --install /usr/bin/python3 python3 /usr/bin/python3.12 2

# 자동 선택 (2번: python3.12)
sudo update-alternatives --set python3 /usr/bin/python3.12

# 3. Symbolic link 설정 (python 명령어가 3.12를 가리키도록)
echo "##############################"
echo "Python3 → Python Symbolic link"
echo "##############################"
sudo ln -fs /usr/bin/python3.12 /usr/bin/python

# 4. 시스템 도구(dnf/yum) 하드코딩 보호
# dnf/yum은 시스템 파이썬(3.9)에 의존하므로, 첫 줄(Shebang)을 명시적으로 고정합니다.
echo "#####################################"
echo "dnf/yum 안정성 확보 (Python 3.9 고정)"
echo "#####################################"
sudo sed -i '1s|#!/usr/bin/python3|#!/usr/bin/python3.9|' /usr/bin/dnf
sudo sed -i '1s|#!/usr/bin/python3|#!/usr/bin/python3.9|' /usr/bin/yum

# 5. PIP 업그레이드
echo "################"
echo "PIP Upgrade 설치"
echo "################"
python3 -m pip install --upgrade pip

# 6. 기타 도구 및 소스코드 클론
echo "#######################"
echo "Stress, Git & Code Install"
echo "#######################"
sudo dnf install stress git -y
cd /root/
# 기존 디렉토리가 있다면 삭제 후 다시 클론 (재실행 대비)
sudo rm -rf streamlit-project
sudo git clone <https://github.com/sunnykid7/streamlit-project.git>
cd streamlit-project

# 7. Python 패키지 설치
echo "######################"
echo "Python Package Install"
echo "######################"
# 3.12에서는 일부 패키지 설치 시 --user를 권장하거나 venv를 권장할 수 있음
pip install --no-cache-dir -r requirements.txt

# 8. AWS CLI 업그레이드
echo "##############"
echo "Upgrade AWSCLI"
echo "##############"
if [ -f "scripts/upgrade_aws_cli_v2.sh" ]; then
    sudo sh scripts/upgrade_aws_cli_v2.sh
fi

# 9. 애플리케이션 실행 (80포트 사용 시 sudo 권한 필요할 수 있음)
echo "#################"
echo "Application Start"
echo "#################"
# Streamlit을 백그라운드에서 실행하려면 앞에 'nohup'과 끝에 '&'를 붙이는 것이 좋습니다.
# 포트 80은 Well-known 포트이므로 일반 사용자는 권한이 없을 수 있습니다.
python3 -m streamlit run main.py --server.port 8501 --server.enableCORS false --server.enableXsrfProtection false

스크립트 동작

  1. Python 3.11 설치
  2. Python 기본 버전 변경
  3. pip 업그레이드
  4. Git 프로젝트 다운로드
  5. Streamlit 웹 서버 실행

4 Bastion → Web Server 접속

먼저 Bastion 서버에 접속한다.

ssh -i 이니셜-key-ec2.pem ec2-user@BASTION_PUBLIC_IP

Bastion 서버에 Key 저장

vim 이니셜-key-ec2.pem

권한 설정

chmod 600 이니셜-key-ec2.pem

Web Server 접속

Web Server Private IP 확인

10.x.x.x

접속

ssh -i 이니셜-key-ec2.pem ec2-user@WEB_PRIVATE_IP

접속 흐름

Internet
 → Bastion
 → Private Web Server
  • MobaXterm의 Jumphost 기능을 이용해 접속할 수 있다.

5 Bastion Reverse Proxy 구성

Private Web Server는 외부에서 직접 접근할 수 없다.

따라서 Bastion 서버에 Nginx Reverse Proxy를 구성한다.

Proxy 설정 스크립트 생성

vim setting_bastion.sh

setting_bastion.sh

  • 이니셜-ec2-web을 실제 서버의 Tag이름으로 변경한다.
#!/bin/bash

echo "WEB EC2 Private IP 주소를 조회 중입니다..."
WEB_PRIVATE_IP=$(aws ec2 describe-instances \\
  --filters "Name=tag:Name,Values=**이니셜-ec2-web**" \\
  --query "Reservations[*].Instances[*].PrivateIpAddress" \\
  --output text)

if [ $? -ne 0 ]; then
    echo "[Error] 인스턴스 정보를 가져오는데 실패했습니다."
    exit 1
fi

if [ -z "$WEB_PRIVATE_IP" ]; then
    echo "WEB EC2 인스턴스 IP 정보를 가져오는데 실패했습니다."
    exit 1
fi

echo "WEB EC2 Private IP 주소 조회 완료: $WEB_PRIVATE_IP"

sudo yum install nginx -y

echo "user nginx;
worker_processes auto;

events {
    worker_connections 1024;
}

http {
    server {
        listen 80;
        server_name _;

        location / {
            proxy_pass http://$WEB_PRIVATE_IP:8501/;
            proxy_http_version 1.1;

            proxy_set_header Host $host;
            proxy_set_header X-Real-IP $remote_addr;
            proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
            proxy_set_header X-Forwarded-Proto $scheme;

            proxy_set_header Upgrade $http_upgrade;
            proxy_set_header Connection "upgrade";

            proxy_read_timeout 86400;
            proxy_send_timeout 86400;
            proxy_buffering off;
        }
    }
}" | sudo tee /etc/nginx/nginx.conf > /dev/null

sudo nginx -t

sudo systemctl start nginx
sudo systemctl enable nginx

스크립트 실행

chmod +x setting_bastion.sh

./setting_bastion.sh

Web 접속 테스트

브라우저 접속

http://BASTION_PUBLIC_IP

접속 흐름

Client
 → Bastion Host
 → Reverse Proxy
 → Private Web Server

최종 아키텍처

Internet
   │
   │
이니셜-ec2-bastion
   │
   │ Reverse Proxy
   │
이니셜-ec2-web

실습 핵심 개념

구성역할
Bastion Host관리용 서버
Private Subnet내부 서버 보호
Reverse Proxy외부 접근 제어
Security Group네트워크 접근 제어
AWS CLIEC2 정보 조회

6 Instance Profile(IAM Role)을 이용한 EC2 권한 할당

현재 Web Server는 AWS API를 호출할 수 있는 권한이 없다.

따라서 Web 애플리케이션에서 EC2 정보를 조회하려고 하면 오류가 발생한다.

이를 해결하기 위해 EC2 인스턴스에 IAM Role을 할당한다.

이 방식은 Instance Profile이라고 한다.

즉

EC2 → IAM Role → AWS API 접근

구조로 동작한다.

6.1 IAM Role 생성

IAM 콘솔로 이동

IAM
 → 역할
 → 역할 생성

역할 생성 설정

항목값
신뢰할 수 있는 엔터티 유형AWS 서비스
사용 사례EC2

다음 클릭

권한 정책 추가

검색창에서 다음 정책 검색

AmazonEC2ReadOnlyAccess

체크 후

다음

역할 생성

항목값
역할 이름ec2-describe-role
역할 생성

6.2 EC2 Instance Profile 할당

EC2 콘솔 이동

EC2
 → 인스턴스

Web Server 선택

이니셜-ec2-web

선택 후

작업
 → 보안
 → IAM 역할 수정

IAM Role 설정

항목값
IAM 역할ec2-describe-role
IAM 역할 업데이트

7 Web 서비스 접속 테스트

브라우저에서 접속

http://BASTION_PUBLIC_IP

접속 흐름

Client
 → Bastion Host
 → Nginx Reverse Proxy
 → Private Web Server

정상 동작 확인

IAM Role이 정상적으로 적용되면

웹 페이지에서 EC2 인스턴스 정보가 정상적으로 조회된다.

예

Instance ID
Instance Type
Region
Availability Zone

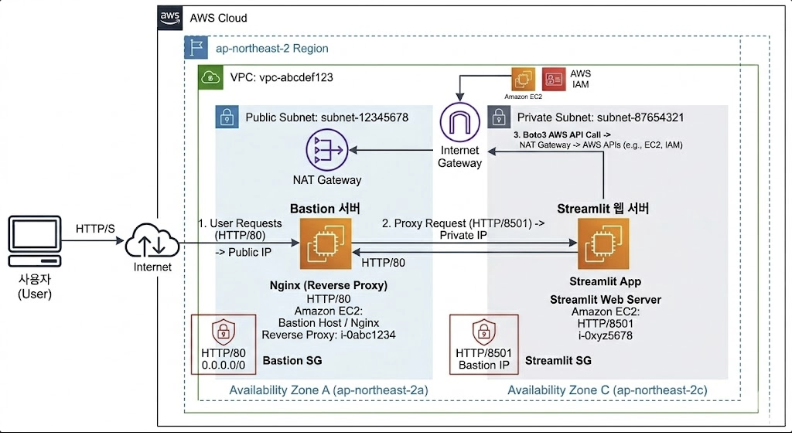

최종 아키텍처

Internet
   │
   │
Public Subnet
   │
   │
Bastion Host
(Nginx Reverse Proxy)
   │
   │
Private Subnet
   │
   │
Web Server
(Streamlit Application)
   │
   │
IAM Role
   │
   │
AWS API

실습 핵심 개념

구성역할
Bastion Host관리 서버
Private Subnet내부 서버 보호
Reverse Proxy외부 접근 제어
Instance ProfileEC2 권한 관리
IAM RoleAWS API 접근 권한
Security Group네트워크 접근 제어
