서비스 고도화 (HPA 오토 스케일링, 모니터링, CI/CD 구축)

목표

Backend에 HPA 기반 오토스케일링
Prometheus + Grafana 기반 모니터링 대시보드 구성
GitHub Actions 기반 CI/CD 자동 배포 구축

최종 아키텍처

User
 ↓
Cloudflare Tunnel
 ↓
HTTPS
 ↓
Ingress
 ↓
Frontend
 ↓
Backend API
 ↓
Redis / PostgreSQL
 ↓
Prometheus / Grafana
 ↓
GitHub Actions CI/CD

남은 작업

HPA 오토스케일링 설정
- Backend Deployment에 HPA 적용
- CPU 기준 오토스케일링 설정
- scale out / scale in 동작 확인
모니터링 구성
- kube-prometheus-stack 설치
- Prometheus + Grafana 대시보드 구성
- CPU / Memory / Pod 상태 / HPA 변화 시각화
CI/CD 구축
- GitHub Actions 워크플로우 작성
- 코드 Push 시
  - Docker 이미지 빌드
  - Docker Hub push
  - Helm upgrade 자동화

HPA Auto Scaling

HPA → Deployment 같은 워크로드의 Pod 개수를 자동으로 늘리거나 줄여줌

구조 Pod -> kubelet -> metrics-server -> Metrics API -> HPA controller -> Deployment replicas 조정

Backend Deployment에 requests/limits 가 반드시 필요
현재 사용량 / requested CPU 비율 기준 계산

metrics-server 이 있는지 확인

kubectl get deployment -A | grep metrics-server
kubectl get apiservice | grep metrics.k8s.io

kubectl top nodes
kubectl top pods -n game

kubectl top : metrics-server 있어야 동작
처음에 미리 설치 완

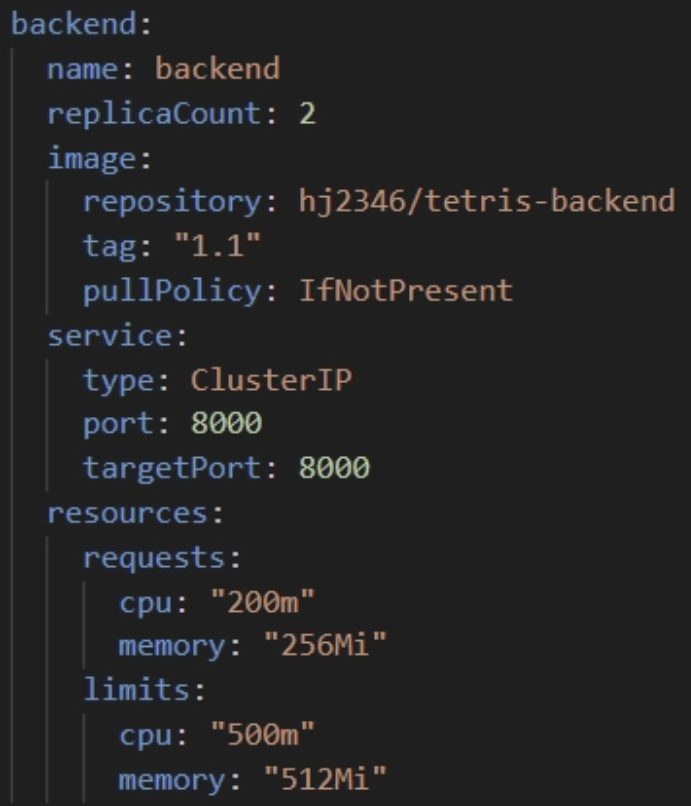

Backend Deployment resources 부분

208

values.yaml에 작성 완

HPA 매니페스트 작성

autoscaling/v2 추천
Deployment/StatefulSet 대상 replicas 조정
기존 minReplicas: 1 → minReplicas: 2로 변경
- 가용성 목적

Helm Chart에 HPA 추가

backend-hpa.yaml로 작성 완

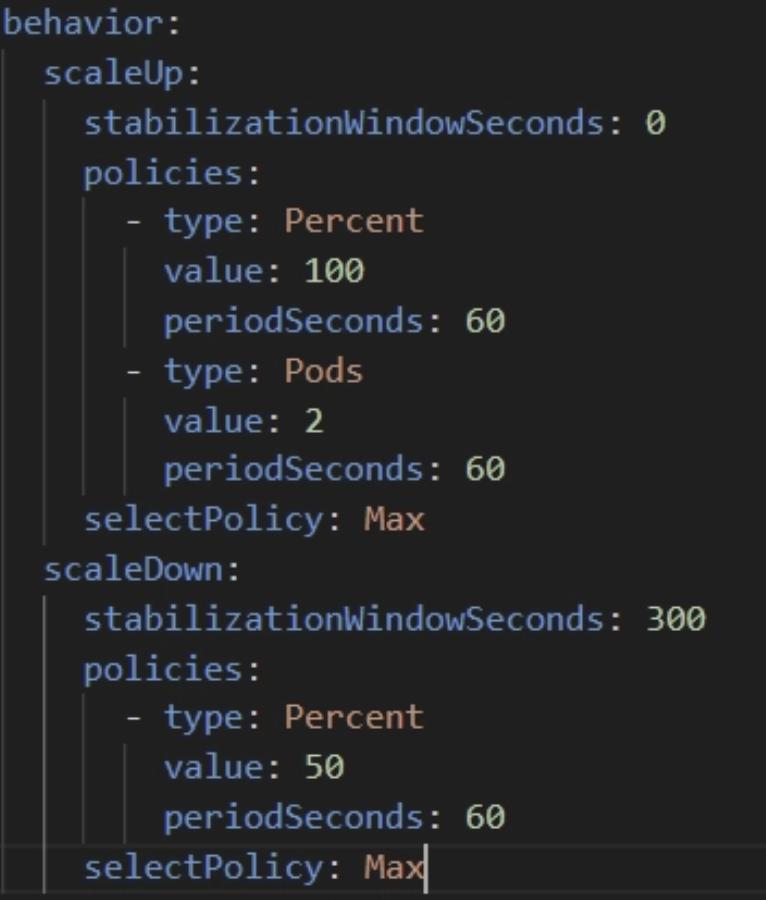

behavior 추가

273

배포 전 렌더링 확인 :

helm lint ./charts/game
helm template game ./charts/game -n game

helm lint, helm template --debug, helm install --dry-run --debug로 템플릿 검증
기본 디버깅 방법

적용 : helm upgrade --install tetris ./helm/tetris -n game

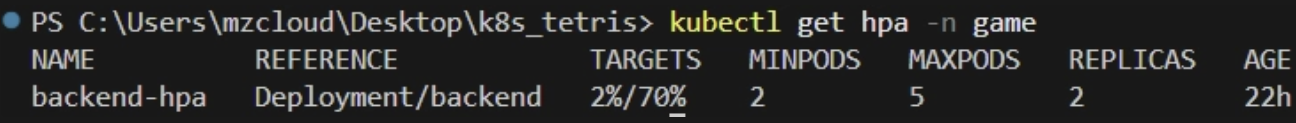

확인 : kubectl get hpa -n game

495

Tip

HPA 대상 Pod에 liveness/readiness probe 설정 필
CPU request를 너무 작게 잡기 X
부하 테스트는 Backend Service 주소 기준

Kubernetes 모니터링

크게 두 층

클러스터 계층
→ Node 상태, Pod 상태, CPU / Memory / Network, HPA / Deployment 상태

애플리케이션 계층
→ FastAPI 응답 시간, 에러율, Redis / PostgreSQL 성능, 요청량

kube-prometheus-stack 사용
- Prometheus Operator 중심
- Prometheus, Alertmanager, Grafana, exporters, rules, dashboards 묶은 차트

kube-prometheus-stack Helm 설치

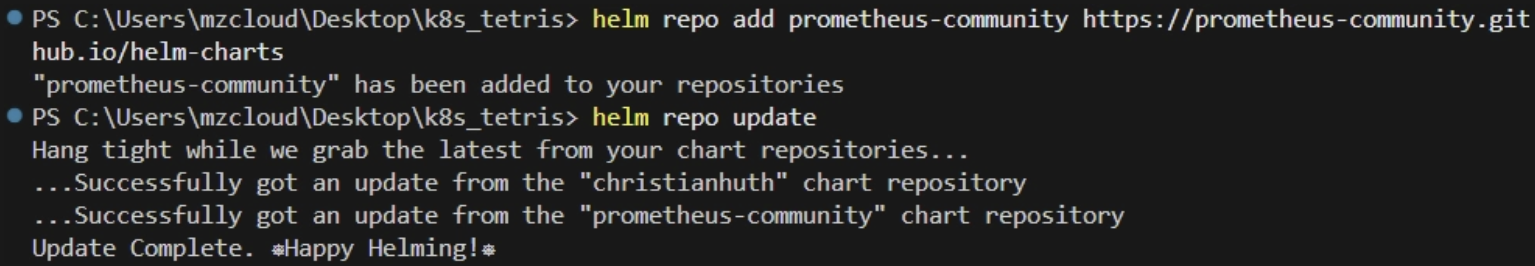

Helm repo 추가 :

helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
helm repo update

468

네임스페이스 생성 :

kubectl create namespace monitoring

465

설치 :

helm upgrade --install kube-prometheus-stack prometheus-community/kube-prometheus-stack \
  -n monitoring

Prometheus Operator 기반
Prometheus / Grafana / Alertmanager / 기본 규칙과 대시보드 포함

values.yaml 수정

로컬 VM 환경 persistent volume과 서비스 노출 방식 명확히

grafana:
  adminUser: admin
  adminPassword: strong-password
  service:
    type: ClusterIP
  persistence:
    enabled: true
    size: 5Gi

prometheus:
  prometheusSpec:
    retention: 15d
    storageSpec:
      volumeClaimTemplate:
        spec:
          accessModes: ["ReadWriteOnce"]
          resources:
            requests:
              storage: 20Gi

alertmanager:
  alertmanagerSpec:
    storage:
      volumeClaimTemplate:
        spec:
          accessModes: ["ReadWriteOnce"]
          resources:
            requests:
              storage: 5Gi

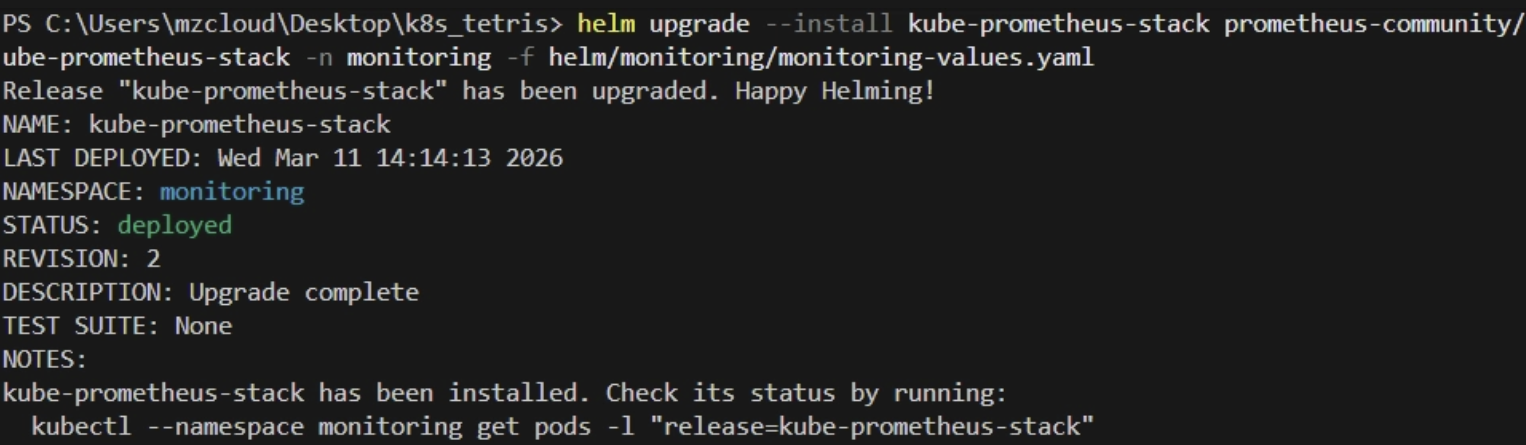

적용 :

helm upgrade --install kube-prometheus-stack prometheus-community/kube-prometheus-stack \
  -n monitoring -f monitoring-values.yaml

471

values.yaml관리할 때 경로 설정

기본적으로 경로설정이 다름

차트 경로 : helm upgrade --install <release명> <chart경로>
values 파일 경로 : -f <values파일경로>

상태 확인 :

kubectl get pods -n monitoring
kubectl get svc -n monitoring

Prometheus 구조 요약

Exporter / kube-state-metrics / node-exporter / kubelet → 메트릭 노출
Prometheus → scrape
Prometheus TSDB 저장
Grafana → Prometheus 데이터 소스로 조회
Alertmanager → 알림

kube-prometheus-stack =

prometheus-operator
prometheus → 수집/저장
alertmanager
grafana → 시각화
kube-state-metrics → Deployment, Pod, HPA, StatefulSet 같은 Kubernetes object 상태
node-exporter → 노드 CPU / Memory / Disk
포함

if) PVC가 Pending <10_troubleshooting - 문제 8 참고>

local-path-provisioner

각 노드의 로컬 디렉터리를 이용해 동적 프로비저닝 해주는 가벼운 스토리지 프로비저너
PVC 생성 시 해당 노드에 hostPath 또는 local 기반 PV를 자동으로 만들어 바인딩 함

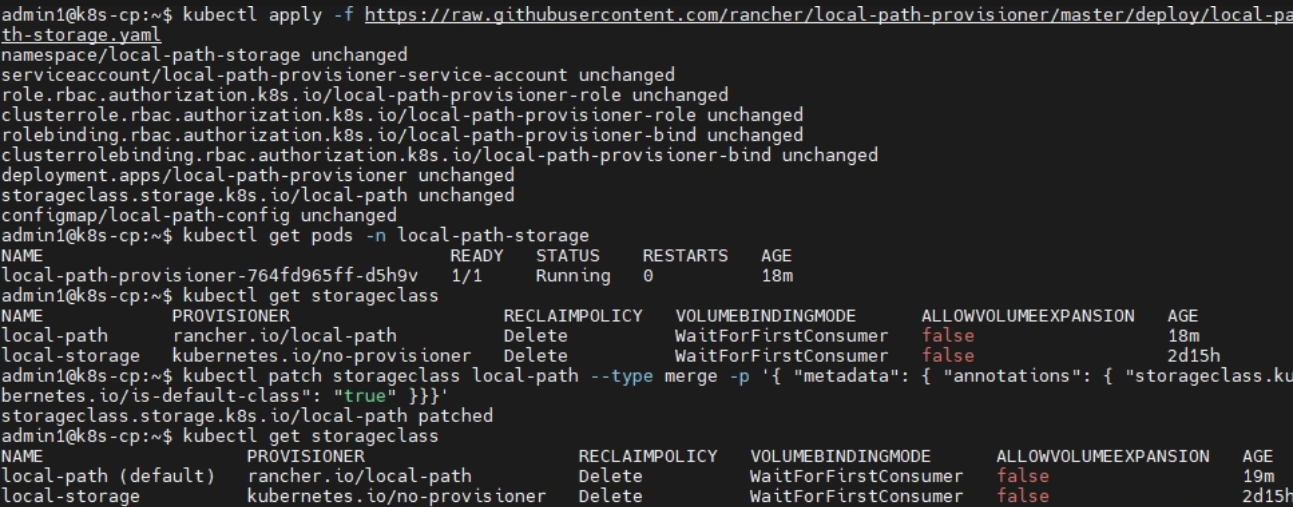

local-path-provisioner 설치해서 동적 볼륨 프로비저닝 붙임

577

현재 StorageClass 와 PVC 상태 확인

kubectl get storageclass
kubectl get pvc -n monitoring

local-path 존재 유무, default 여부 확인

설치 :

kubectl apply -f https://raw.githubusercontent.com/rancher/local-path-provisioner/master/deploy/local-path-storage.yaml

local-path-storage 네임스페이스, 프로비저너 Deployment, ConfigMap, RBAC, StorageClass를 함께 생성

확인 :

kubectl get pods -n local-path-storage
kubectl get storageclass

기본 StorageClass로 지정할지 결정

local-path를 기본 StorageClass 로 지정 시 → 앞으로 storageClassName을 따로 작성하지 않은 PVC도 자동으로 local-path 사용하게 됨

kubectl patch storageclass local-path -p '{"metadata": {"annotations":{"storageclass.kubernetes.io/is-default-class":"true"}}}'

확인 : kubectl get storageclass → local-path 옆 {default} 붙으면 성공
monitoring에만 사용할 것이기에 default로 만들지 않고 values에서 storageClassName: local-path 명시하는 것으로 대체

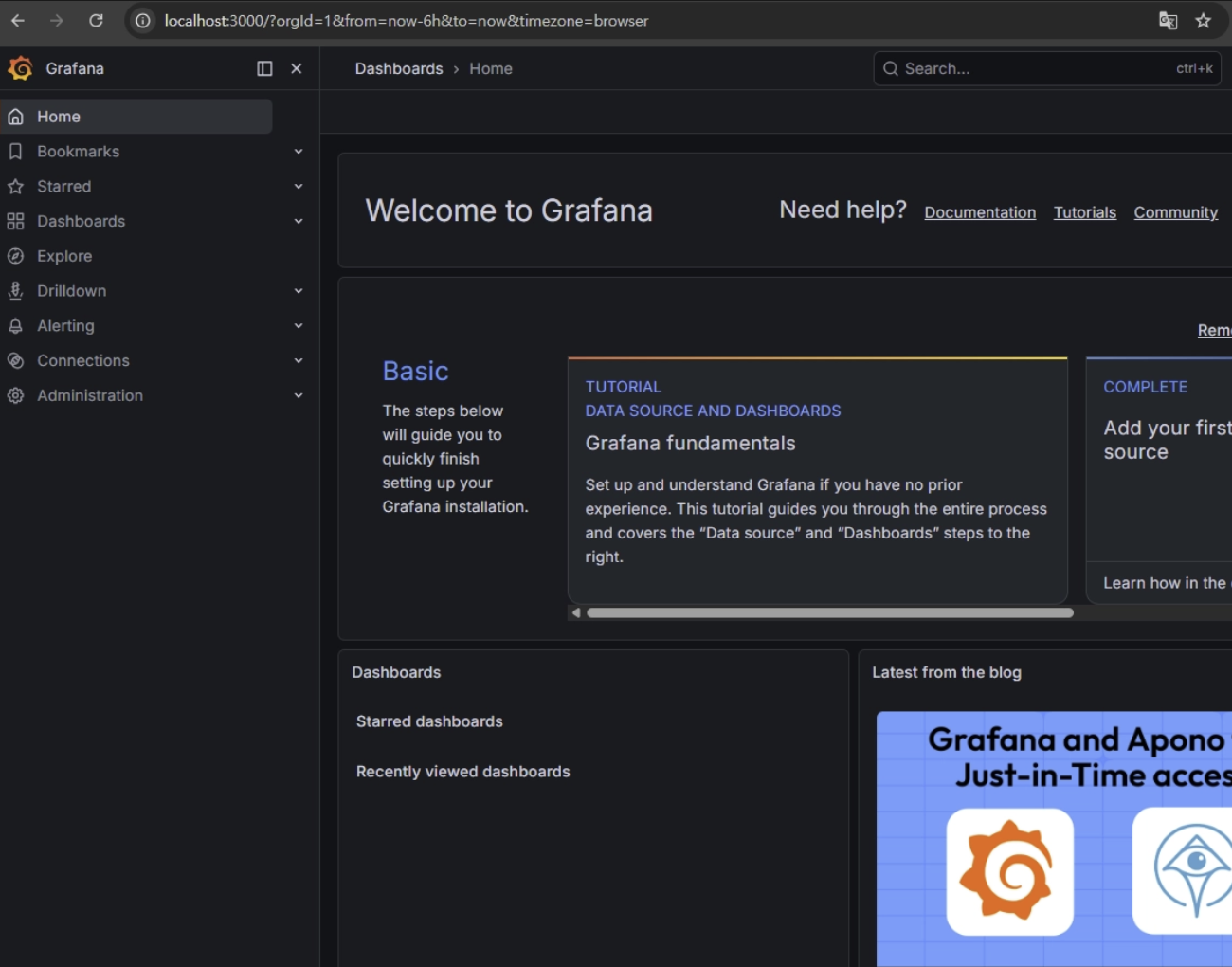

Grafana 접속

접속하는 다양한 방식 존재
포트포워딩 사용

kubectl port-forward -n monitoring svc/kube-prometheus-stack-grafana 3000:80

이후 브라우저 접속 : http://localhost:3000

로그인 계정은 설치 시 넣은 adminUser, adminPassword 사용

440

if) Password 를 values로 안넣었으면 Secret 확인

kubectl get secret -n monitoring kube-prometheus-stack-grafana -o jsonpath="{.data.admin-password}" | base64 -d
echo

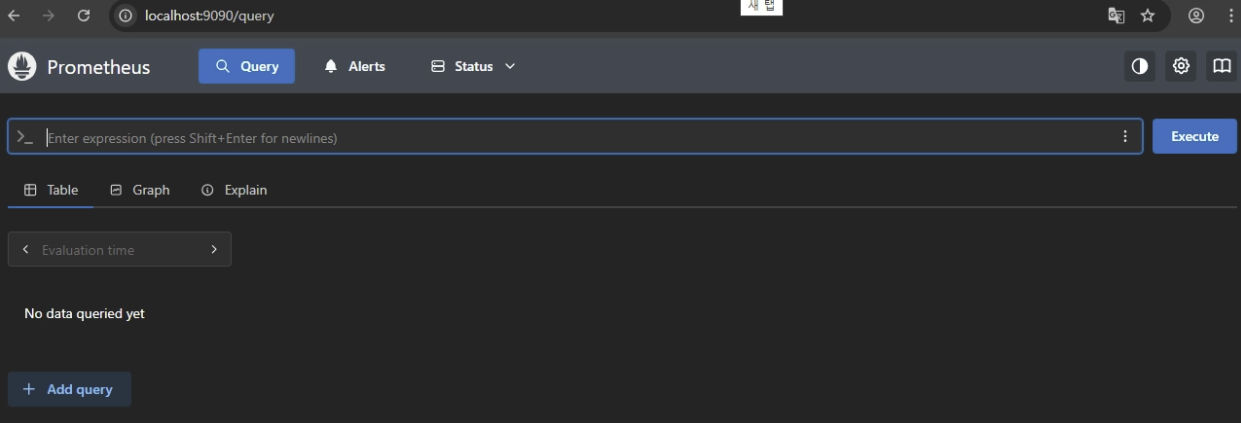

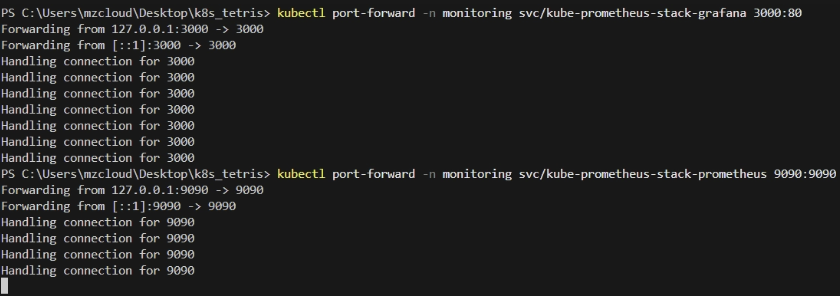

Prometheus 접속 :

kubectl port-forward -n monitoring svc/kube-prometheus-stack-prometheus 9090:9090

421

420

Kubernetes 기본 대시보드

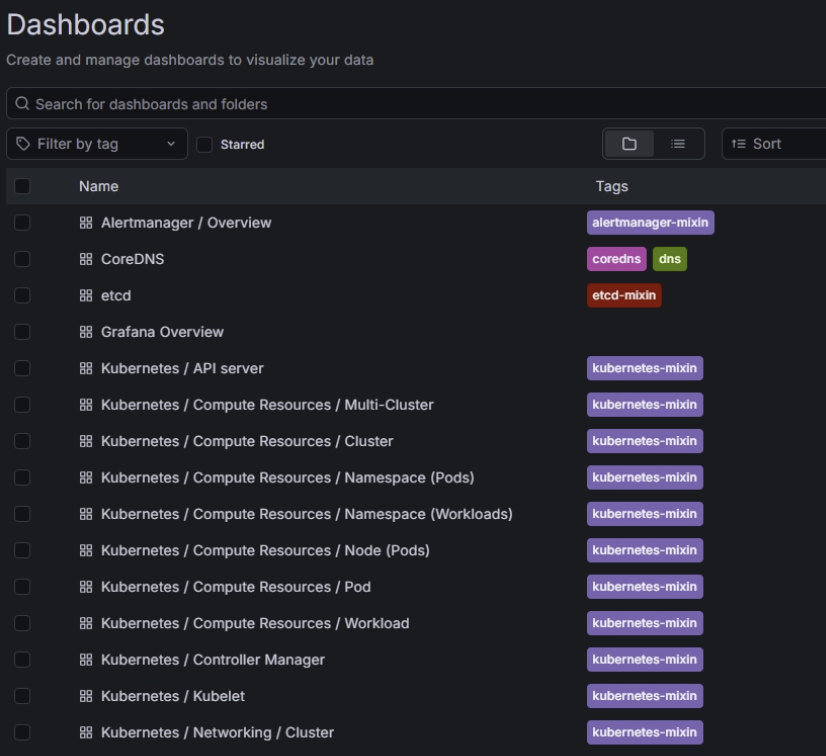

Grafana 로그인 후 확인 가능 대시보드 :

Kubernetes / Compute Resources / Node, Pod, Namespace (Pods)
Kubernetes / Networking, API server
Kubernetes / Views / Nodes, Pods

위 대시보드로

노드 별 CPU / Memory 사용량
네임스페이스 별 Pod 사용량
특정 Pod의 CPU / Memory 추이
재시작 횟수
Pending / CrashLoopBackOff 여부

422

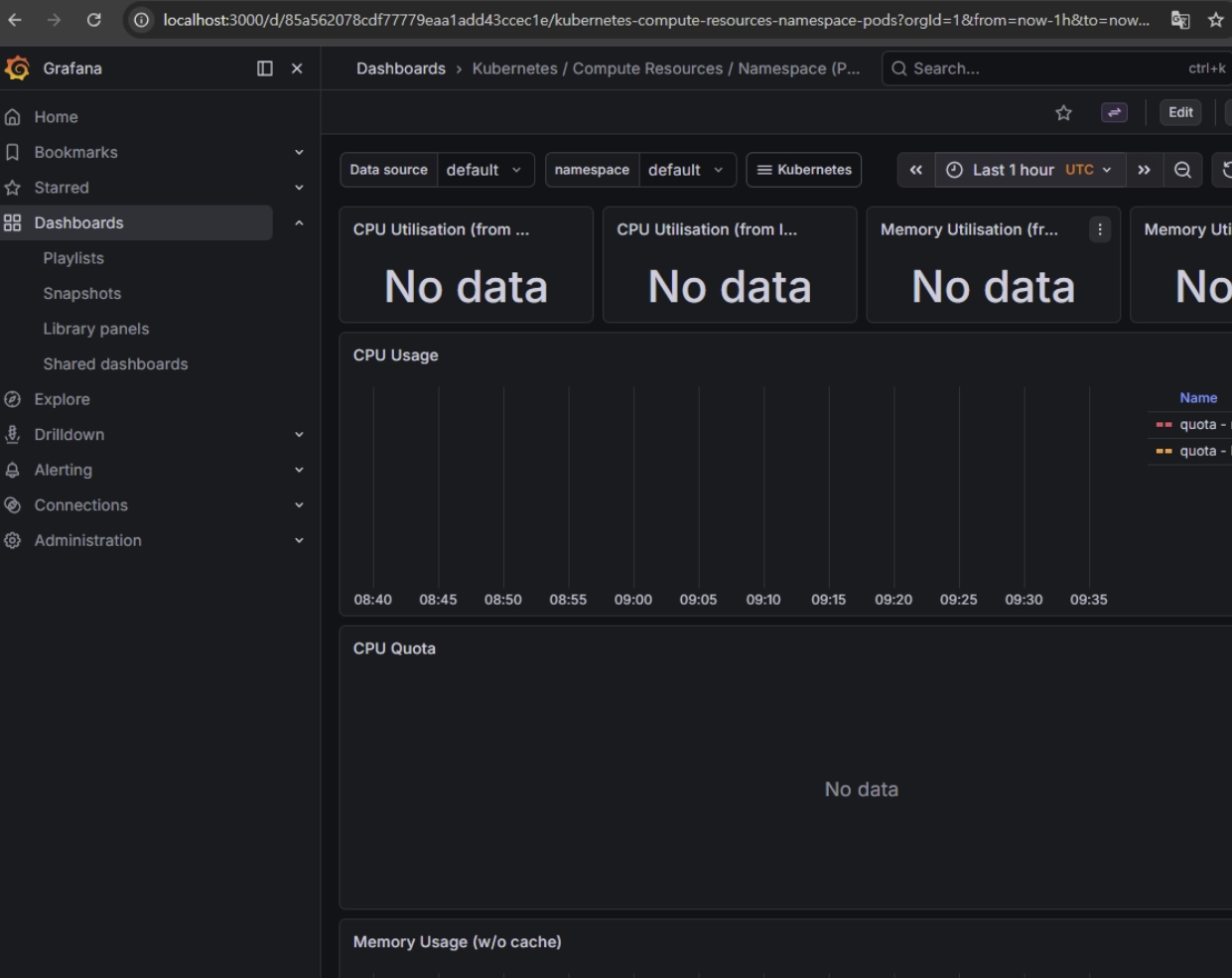

현재 생성 직후라 수집된 지표가 없으나 잠시 기다리면 지표가 나오기 시작함

423

테스트

Pod / Node 모니터링
- Grafana에서 Node 대시보드 열기
- Worker Node 2대의 CPU / Memory 그래프 확인
- game namespace의 Pod 그래프 확인
HPA / CPU / Memory 모니터링
- 기본 대시보드로도 확인은 가능
- HPA 상태는 kube-state-metrics 기반 메트릭으로 패널 생성이 권장

sum(rate(container_cpu_usage_seconds_total{namespace="game", pod=~"game-backend.*"}[2m])) by (pod) sum(container_memory_working_set_bytes{namespace="game", pod=~"game-backend.*"}) by (pod) kube_deployment_status_replicas{namespace="game", deployment="game-backend"} kube_horizontalpodautoscaler_status_current_replicas{namespace="game", horizontalpodautoscaler="game-backend-hpa"} kube_horizontalpodautoscaler_status_desired_replicas{namespace="game", horizontalpodautoscaler="game-backend-hpa"}

이외 권장 사항

Prometheus / Grafana PVC 사용
모니터링은 monitoring namespace 분리
Grafana는 처음엔 port-forward, 이후 Cloudflare Tunnel 뒤에서 Ingress 노출
Alertmanager는 이후 Slack/Discord/Webhook 알림 연결

GitHub Actions 기반 CI/CD

흐름

GitHub repo의 main 브랜치에 push
GitHub Actions가 Docker 이미지 build
Docker Hub push
같은 워크플로에서 kubeconfig를 사용해 클러스터 접속
helm upgrade --install 실행
image.tag 변경으로 Backend Deployment 롤링 업데이트 발생
kubectl rollout status로 성공 여부 확인

특징

이미지 태그만 변경되어도 Deployment의 Pod template 변경으로 롤링 업데이트 유도
GitHub Actions의 secret 기능으로 민감정보 저장
Docker Hub 인증은 비밀번호 대신 토큰 사용
Helm은 helm upgrade에서 -f 또는 --set으로 값을 덮어쓸 수 있음
배포 완료 여부 : kubectl rollout status로 확인

핵심
latest 대신 고정 태그 사용
태그는 github.sha 같은 커밋 단위 값 사용
Helm에서 image.repository/image.tag 를 외부 주입해서 배포

설정 방식 (세가지 방법)

GitHub Actions → 직접 배포

구조

GitHub Actions
      │
      ▼
Kubernetes API

장점

구현 쉬움
빠르게 구축 가능

단점

API server 외부 노출
kubeconfig secret 위험
조건
- GitHub-hosted runner가 Kubernetes API서버에 네트워크로 접근 가능해야 함
- kubeconfig를 GitHub Secret으로 안전하게 관리해야 함

설정 방법

GitHub Secrets
- Repository 생성 후 GitHub 연결
- GitHub Secrets 에 해당 값 + a 넣기
  - DOCKERHUB_USERNAME
  - DOCKERHUB_TOKEN
  - KUBECONFIG_B64
  - HELM_RELEASE=tetris-backend (선택)
  - K8S_NAMESPACE=tetris (선택)
Docker Hub Token
- GitHub Actions에서 Docker Hub 로그인 시 계정 비밀번호 사용 X
- → Personal Access Token 사용
kubeconfig
- Control Plane에서 사용하는 kubeconfig → base64로 인코딩 해 secret에 넣음
- base64 -w 0 ~/.kube/config → KUBECONFIG_B64 로 저장

Self-hosted runner

구조

GitHub
   │
   │ trigger
   ▼
Self-hosted Runner (inside cluster / VM)
   │
   ▼
Kubernetes API

runner을 클러스터 내부 VM에 위치
- ex) Control Plane VM, Worker VM, CI Runner VM
→ CI runner만 내부에서 접근

GitOps

도구 : ArgoCD , Flux

구조

GitHub
   │
   ▼
Git Repo
   │
   ▼
ArgoCD (cluster 내부)
   │
   ▼
Kubernetes

GitHub → Kubernetes 직접 접근 없음
ArgoCD가 git을 계속 pull 함
보안상 세 가지 방법 중 가장 좋음
GitOps : Git 저장소 기반 Kubernetes 상태를 Git과 자동으로 동기화
- Git = 원하는 상태 / Kubernetes = 실제 상태
- ArgoCD 같은 GitOps 도구가 Git 상태 == Cluster 상태 맞춤
ArgoCD : Git Repo 상태를 Kubernetes cluster와 자동 동기화 하는 GitOps 컨트롤러
- Kubernetes 안에서 실행되는 Controller
- 과정
  1. Git repo watch
  2. 변경 감지
  3. Helm / Kustomize render
  4. Cluster 상태와 비교
  5. 차이 있으면 sync
- 주요 기능
  - Continuous Deployment : git push → 자동 배포
  - Drift Detection : kubectl로 수동 변경하면 Git과 다른 상태 감지
  - Self Healing : Git 상태로 자동 복구
  - UI 제공 : Pod, ReplicaSet, Service, ConfigMap 전체 상태 확인 가능

실제 설정 (GitOps)

흐름

Developer
    │
    │ git push
    ▼
GitHub (application code)
    │
    │ Docker build
    ▼
Docker Hub
    │
    │ image tag update
    ▼
GitOps Repo (Helm values)
    │
    ▼
ArgoCD
    │
    ▼
Kubernetes Cluster

CI = image build / CD = ArgoCD

ArgoCD 설치

namespace 생성 : kubectl creat namespace argocd

설치

kubectl apply -n argocd \
-f https://raw.githubusercontent.com/argoproj/argo-cd/stable/manifests/install.yaml

최근 Kubernetes CRD가 커져 용량 제한 초과 걸림 → --server-side 옵션으로 해결
if) 이전 Client-side랑 Conflict 날경우 → --force-conflicts 옵션으로 해결

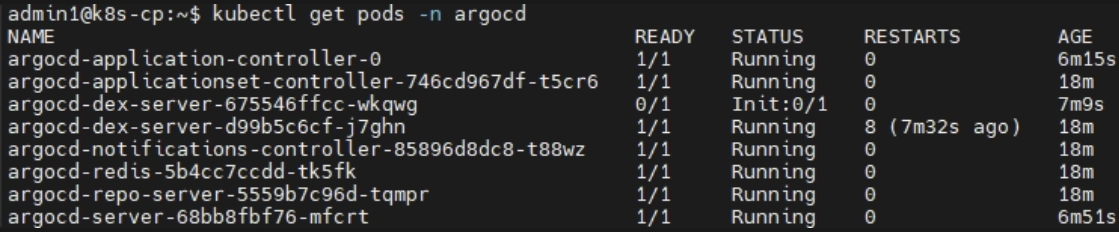

Pod 확인 : kubectl get pods -n argocd

470

<문제 9.> - 오류 발생 시 해결

ArgoCD 접속

Service 확인 : kubectl get svc -n argocd

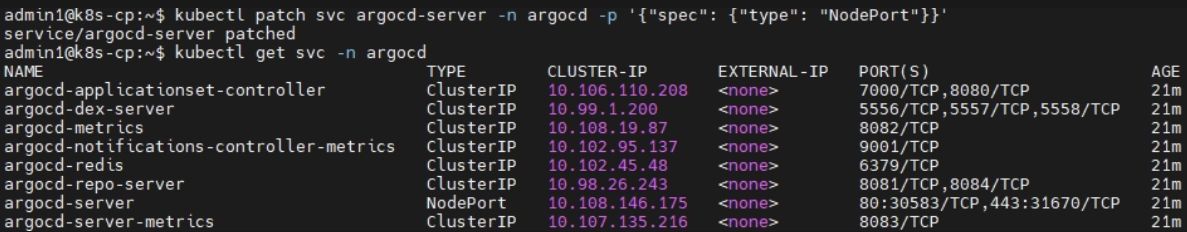

보통 ClusterIP → NodePort 로 변경 (`kubectl patch svc argocd-server -n argocd -p ’{“spec”: {“type”: “NodePort”}}’)

533

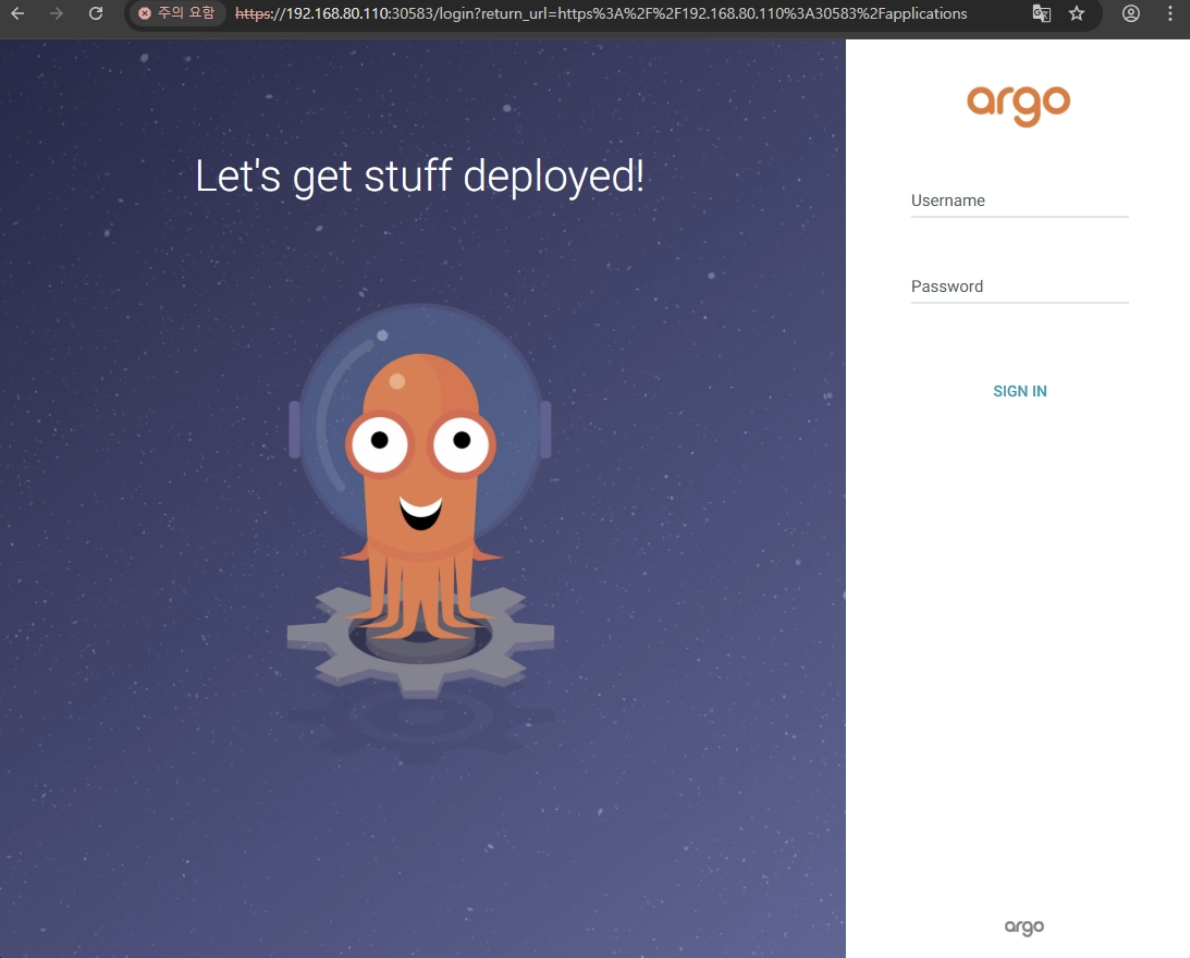

접속 : https://<node-ip>:<nodePort>

375

초기 admin password 확인

kubectl get secret argocd-initial-admin-secret \
-n argocd \
-o jsonpath="{.data.password}" | base64 -d

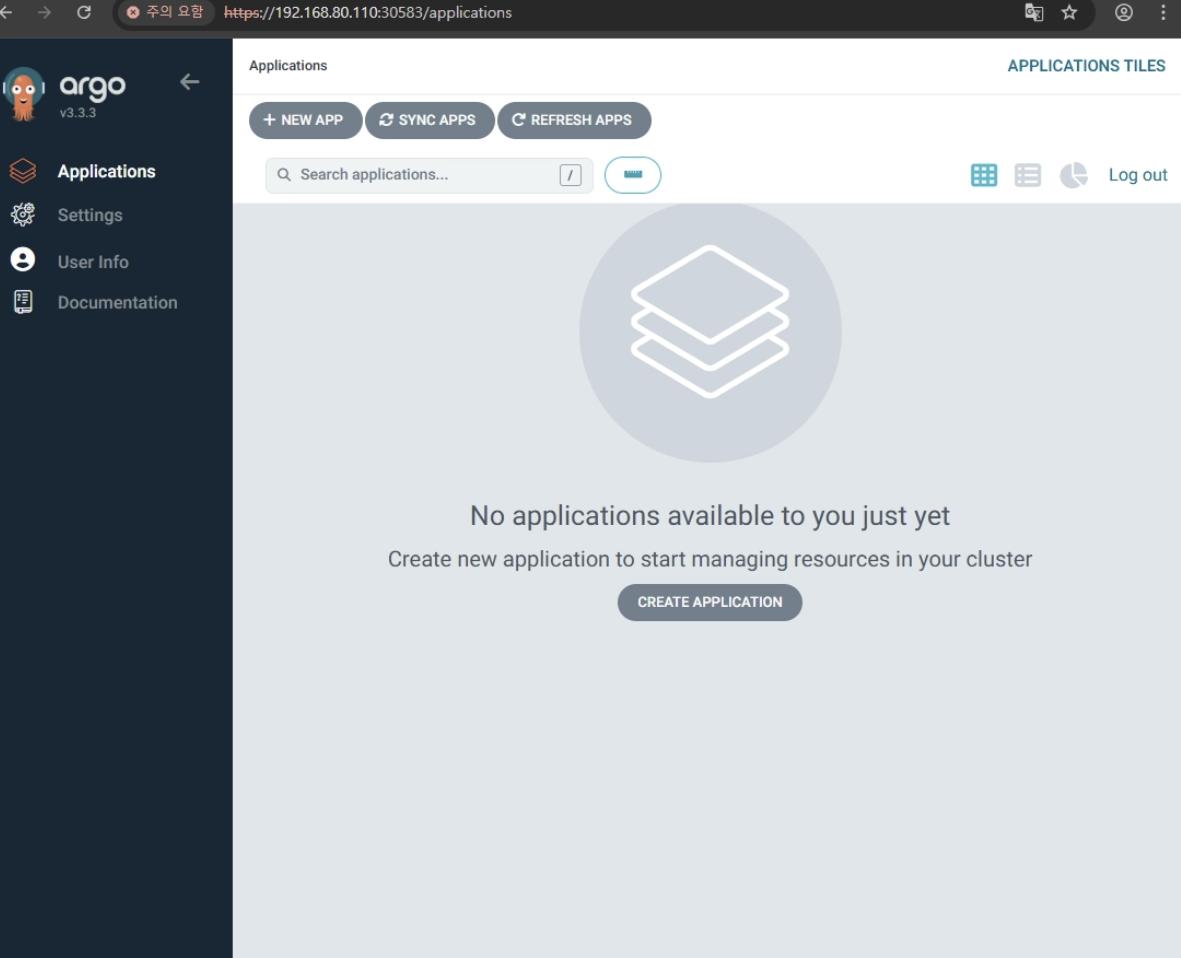

id = admin / pw = <해당 값> 으로 접속

422

Git Repo

ArgoCD는 배포 상태 관리 (코드 관리 X) → 앱 코드 repo / 배포 repo 나눔
- ArgoCD는
  - Kubernetes manifest
  - Helm chart
  - Helm values
  - Kustomize 을 봄

ex) app code repo

backend source
frontend source
Dockerfile

배포 repo

Helm chart
values.yaml
image tag
ingress
namespace
일단 monorepo로 사용 → path 설정 필요

cp에서 tetris-app.yaml 생성

apiVersion: argoproj.io/v1alpha1
kind: Application
metadata:
  name: tetris
  namespace: argocd

spec:
  project: default

  source:
    repoURL: https://github.com/repo주소
    targetRevision: main
    path: helm/tetris

  destination:
    server: https://kubernetes.default.svc
    namespace: game

  syncPolicy:
    automated:
      prune: true
      selfHeal: true

Kubernetes 안에 Application 리소스 생성

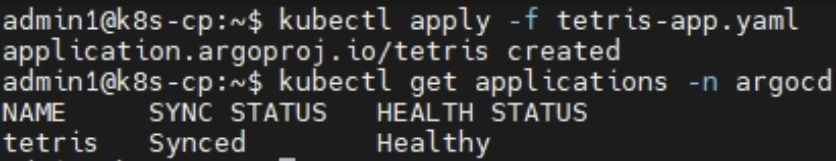

적용 : kubectl apply -f tetris-app.yaml

확인 : kubectl get applications -n argocd

325

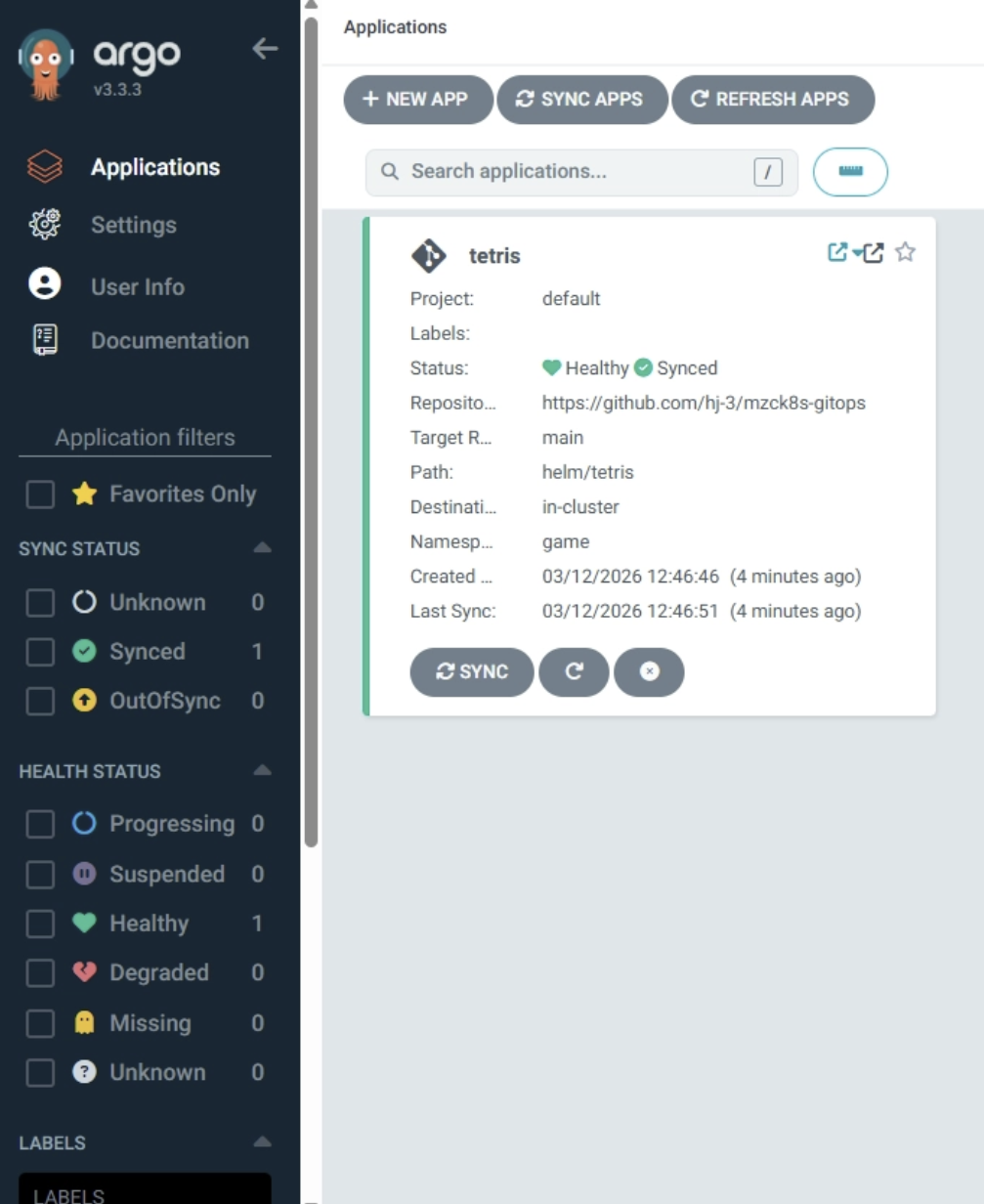

ArgoCD 웹 UI 에서도 확인 가능

334

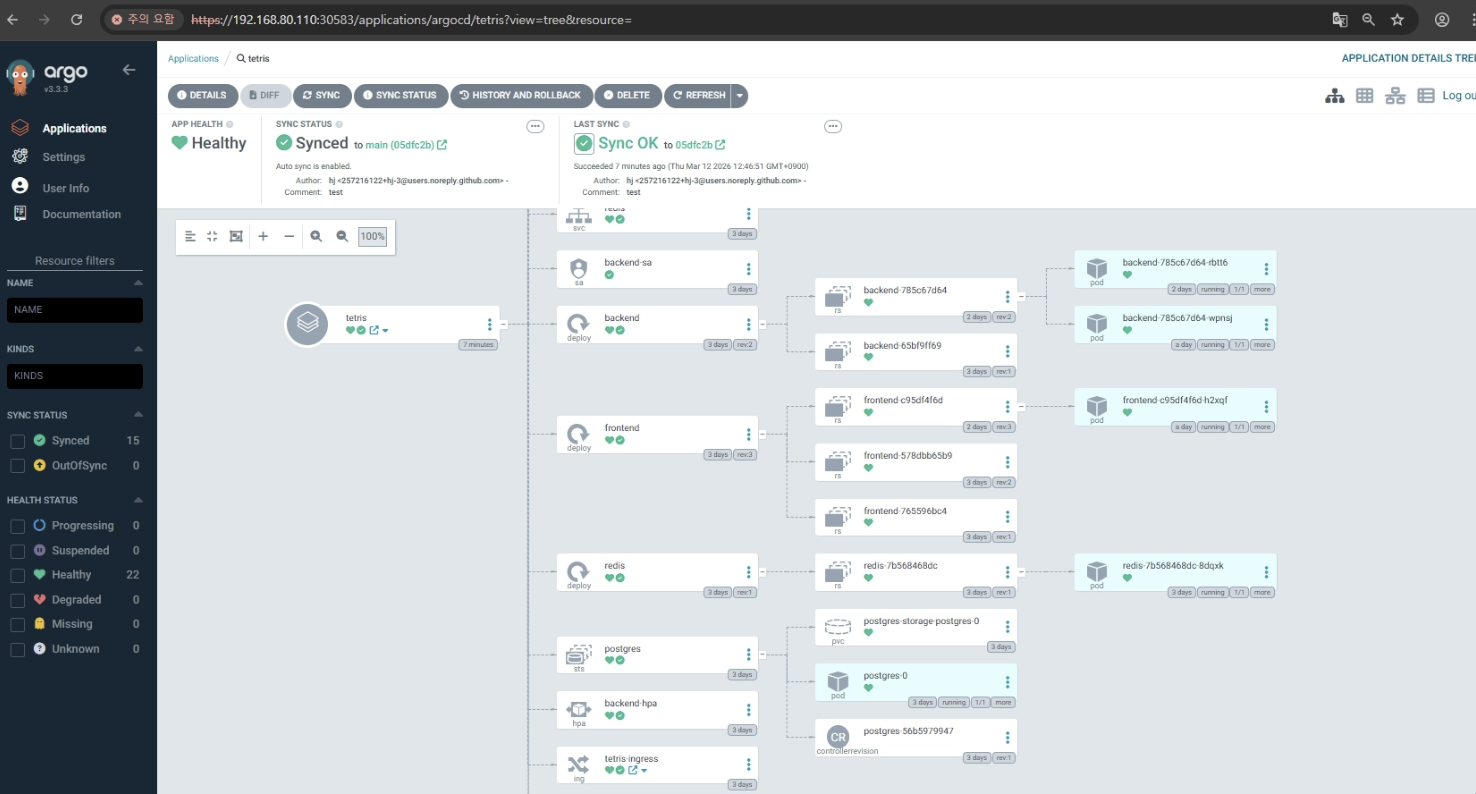

자동 배포 동작

.syncPolicy.automated가 켜져있으므로, helm/tetris 아래 values파일에서 이미지 태그를 변경하고 Git push 하면 ArgoCD가 변경을 감지하여 자동으로 sync

Docker 이미지 push
→ helm/tetris 안의 image tag 수정
→ git push
→ ArgoCD 감지
→ Kubernetes 롤링 업데이트

688

결과

backend/ , frontend/ 코드 변경

Docker 이미지 build

Docker Hub push

helm/tetris/values.yaml에서 이미지 태그 수정

commit / push

ArgoCD가 감지해서 배포

[앱 코드 repo]
backend / frontend 코드
        │
        ▼
GitHub Actions
- Docker build
- Docker Hub push
- 배포용 values.yaml의 image tag 변경
        │
        ▼
[GitOps repo]
helm/tetris/values.yaml
        │
        ▼
ArgoCD
- Git 변경 감지
- Kubernetes 배포

앱 코드 변경 감지 + Docker 이미지 빌드/푸시 → GitHub Actions
배포 상태 변경 감지 + Kubernetes 반영 → ArgoCD
